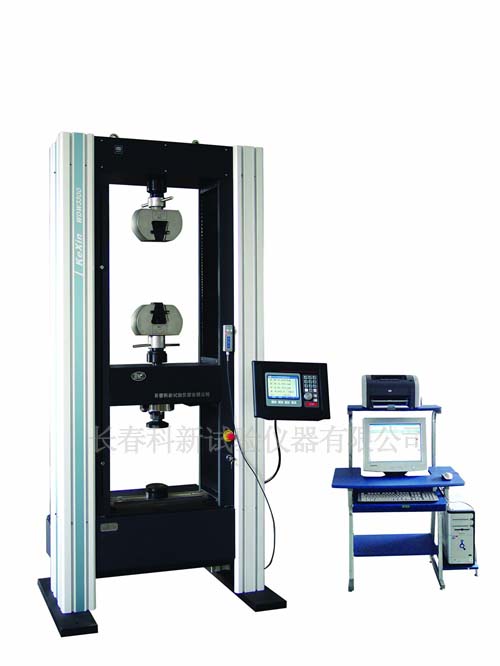

WDW-200/300型微機控制電子式萬能試驗機
0431-84649718
地址：長春市經濟技術開發區昆山路2191號
電話：18843152733
郵箱：wx#cckx.cn 注:@代替#
產品概述：
WDW系列微機控制電子式萬能試驗機主要用于金屬，非金屬材料的拉伸、壓縮、彎曲等力學性能試驗。配備相應的附件還可以進行剪切、剝離、撕裂等試驗及各種不同環境下的試驗。
試驗機所配置的GTC760型全數字測量控制器（可選用德國DOLI公司產EDC測控器）是我公司自主開發的產品。它與計算機有機地配合，實現試驗力、變形、位移閉環控制，按GB/T228《金屬材料室溫拉伸試驗方法》和GB/T7314《金屬材料室溫壓縮方法》自動控制或切換試驗過程中的勻應力速率、勻應變速率、勻試驗速度，也可以做到全過程的勻應變速率控制。
主要特點：
■主機
主機為門式等強度框架結構，整機剛度高?？蛇x用單空間或雙空間工作方式。
■引伸計
可配應變片式引伸計(小變形)，光電編碼器式引伸計（大變形）及非接觸式引伸計。
■RMC移動控制盒
是國內獨有的具有移動橫梁微調、塊/慢、步進等多種控制功能。
■雙操作系統
配備彩色觸摸屏及操作面板，可獨立操控試驗，也可以聯接計算機系統，采用鼠標、鍵盤操作。
■全數字測控系統
分辨力高，全量程范圍內不變化，且內外不分檔。
■計算機系統
主流配置，配有中文WindowsXP/win7/win10操作平臺下的綜合軟件包。網絡化管理，開放式軟件平臺，支持用戶自定義試驗軟件。軟件支持GB、ASTM、DIN、ISO等試驗方法標準。
■傳動系統
采用了全數字伺服系統驅動，圓弧同步帶減速，德國精密滾珠絲杠傳動。由于甩掉了傳統的蝸輪—蝸桿減速機，主機功率損耗小，傳動無間隙，運行平穩。響應快，噪聲低[低于65dB(A)]。
技術指標：
|
型 號 |
WDW-50 |
WDW-100 |
WDW-200 |
WDW-300 |
WDW-500 |
WDW-600 |
|||
|
試 驗 力 |
最大試驗力（kN） |
50 |
100 |
200 |
300 |
500 |
600 |
||
|
有效測量范圍（%FS） |
0.4-100（內外不分檔） |
||||||||
|
示值相對誤差 （%） |
±0.5 |
||||||||
|
分辨力 |
1/500000（全程分辨力不變化） |
||||||||
|
速 度 |
速度范圍（mm/min） |
0.005~500（無級調速） |
0.0025~250（無級調速） |
||||||
|
示值相對誤（%FS） |
±0.5 |
||||||||
|
速度相應的允許試驗力 |
100mm/min以下最大試驗力，100mm/min以上時最大試驗力50% |
||||||||
|
位 移 |
分辨力 |
0.001 |
|||||||
|
示值相對誤差（%） |
±0.5 |
||||||||
|
變 形 |
有效測量范圍（%FS） |
0.2～100（內外不分檔） |
|||||||
|
分辨力 |
1/500000 |
||||||||
|
示值相對誤差（%） |
±0.5 |
||||||||
|
控 制 |
試驗力速率、勻變形速率控制范（%FS/S） |
0.01~10 |
|||||||
|
勻試驗力速率、勻變形速率控制誤差（%） |
±0.5 |
||||||||
|
恒試驗力、恒變形控制范圍（%FS） |
0.05~100 |
||||||||
|
恒試驗力、恒變形控制誤差（%） |
大于10%FS時為設定值的0.1%，小于時為設定值的1% |
||||||||
|
附 件 |
圓試樣夾持直徑范圍 |
φ5~φ28 |
手動夾頭：φ8~φ32 氣動或液壓夾頭：φ5~φ40 |
液壓或氣動夾頭φ5~φ60 |
|||||
|
扁試樣夾持厚度范圍 |
0~20 |
手動夾頭：0~27 氣動或液壓夾頭：0~30 |
液壓或氣動夾頭0~54 |
||||||
|
上下壓盤直徑 |
φ120 |
||||||||
|
彎曲支撐輥、壓輥直徑 |
φ30 |
||||||||
|
彎曲支撐跨度調節范圍 |
80~430 |
80~480 |
|||||||
|
主 機 |
試驗區寬度 |
530 |
580 |
600 |
640 |
||||
|
移動橫梁最大行程 |
1200 |
||||||||
|
外形尺寸（W×D×H）（mm） |
900×600×2010 |
1110×614×2200 |
1180×700×2400 |
1320×840×2500 |
|||||
|
電源 |
220V、50Hz、750W |
220V、50Hz、1kW |
380V、50Hz、2kW |
380V、50Hz、5kW |
|||||
|
重量 |
1040 |
1750 |
2420 |
3500 |
|||||
