YAS系列（四柱式）微機控制電液伺服壓力試驗機
0431-84649718
地址：長春市經濟技術開發區昆山路2191號
電話：18843152733
郵箱：wx#cckx.cn 注:@代替#
產品概述：

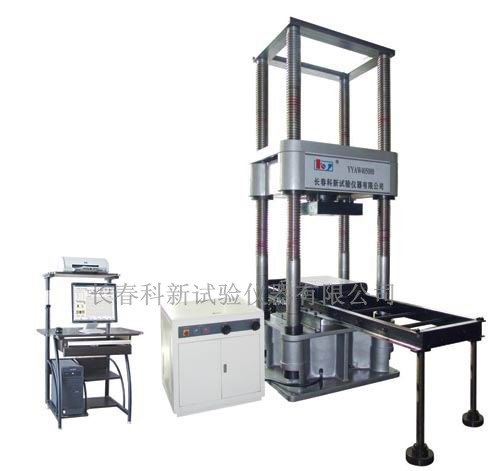

YAS系列（四柱式）微機控制電液伺服壓力試驗機主機為移動橫梁式結構，壓縮空間可調節，下壓板制成小車式可沿著導軌運動，方便于大型試件的裝卸。
YAS系列（四柱式）微機控制電液伺服壓力試驗機適合于金屬和非金屬制品、大型結構件、建筑構件的壓縮性能試驗，配備相應的附件還可以做彎曲性能試驗。試驗機的全數字測量控制系統與壓差液壓伺服技術及計算機技術相結合，實現了試驗力、位移的閉環控制。
主要特點：
·主機跨度大，壓縮空間可調節，適合于大型構件試驗；
·5000、10000、20000kN機為雙油泵配置，空載時低壓大流量泵快速充液完成快速進、回程，加載時自動切換成高壓小流量泵，極大地節約電能消耗，大大提高工作效率；
·油源采用壓差伺服技術，電機消耗功率隨負荷而變化，因而功率損耗小，噪聲低，發熱量少，油溫升低；
·電液比例伺服閥作為控制執行元件，對油清潔度要求低，使用壽命長；
·測控系統具有自動清零、自動標定、自動診斷、自動存儲功能，勻試驗力速率、恒試驗力、恒速控制功能；
·測量分辨力高，全程范圍內不變化，且內外不分檔；
·可在windows2000/xp中文操作系統下工作。
·具有過流、過速、超試驗力、超行程等保護功能；
技術指標：
|
型 號 |
YAS-1000 |
YAS-2000 |
YAS-3000 |
YAS-5000 |
YAS-10000 |
YAS-20000 |
|
|
試 驗 力 |
最大試驗力（kN） |
1000 |
2000 |
3000 |
5000 |
10000 |
20000 |
|
有效測量范圍（%FS） |
常規型 2~100 高級型 0.4~100 |
||||||
|
示值相對誤差 （%） |
±1 |
||||||
|
分辨力 |
1/500000 |
||||||
|
測力元件 |
常規型 液壓傳感器 高級型 負荷式測力傳感器 |
||||||
|
活塞行程 |
200 |
250 |
300 |
||||
|
位 移 |
測控范圍 |
0~200 |
0~250 |
0~300 |
|||
|
示值精度（%FS） |
±0.5 |
||||||
|
分辨力 |
0.007 |
||||||
|
活塞速度 |
快速（mm/min） |
|
80 |
90 |
|||
|
試驗（mm/min） |
0~75 |
0~60 |
0~35 |
0~25 |
0~30 |
0~25 |
|
|
試驗空間凈寬 |
900 |
800 |
900 |
1050 |
1300 |
1700 |
|
|
試驗空間 |
常規型 |
1500 |
2500 |
||||
|
大空間型 |
3000 |
3500 |
|||||
|
特殊型 |
根據用戶要求調整 |
||||||
|
上、下壓板尺寸 |
800×800 |
520×620 |
620×720 |
720×820 |
1000×1200 |
1500×1800 |
|
|
控 制 參 數 |
勻試驗力速率范圍 |
0.01%～100%FS/ min） |
|||||
|
速率控制誤差 |
±0.5% |
||||||
|
恒試驗力范圍 |
1.0 %～100%FS |
||||||
|
恒值控制誤差 |
設定值的±1%（小于10%FS） 設定值的±0.5%（大于10%FS） |
||||||
|
常規型主機外形尺寸 W×D×H（mm） |
1100×880×3000 （1500） |
1120×800×2890 （1500） |
1240×850×3180 （1500） |
1460×1230×5000 （2500） |
1800×1400×6180 （2500） |
2300×1960×7000 （2500） |
|
|
伺服油源外形 W×D×H（mm） |
820×720×870 |
840×820×890 |
1000×900×940 |
1500×860×1350 |
1800×1200×1500 |
||
|
整機功率（kW） |
3.5 |
4.5 |
4.5 |
5.0 |
14.5 |
22.0 |
|
|
整機凈重 |
5100 |
6000 |
7800 |
16500 |
3300 |
72000 |
|
